Tournez autour du relief. Comprenez la pente. Prenez de la hauteur.
Couleurs illustratives, sans photographie aérienne.

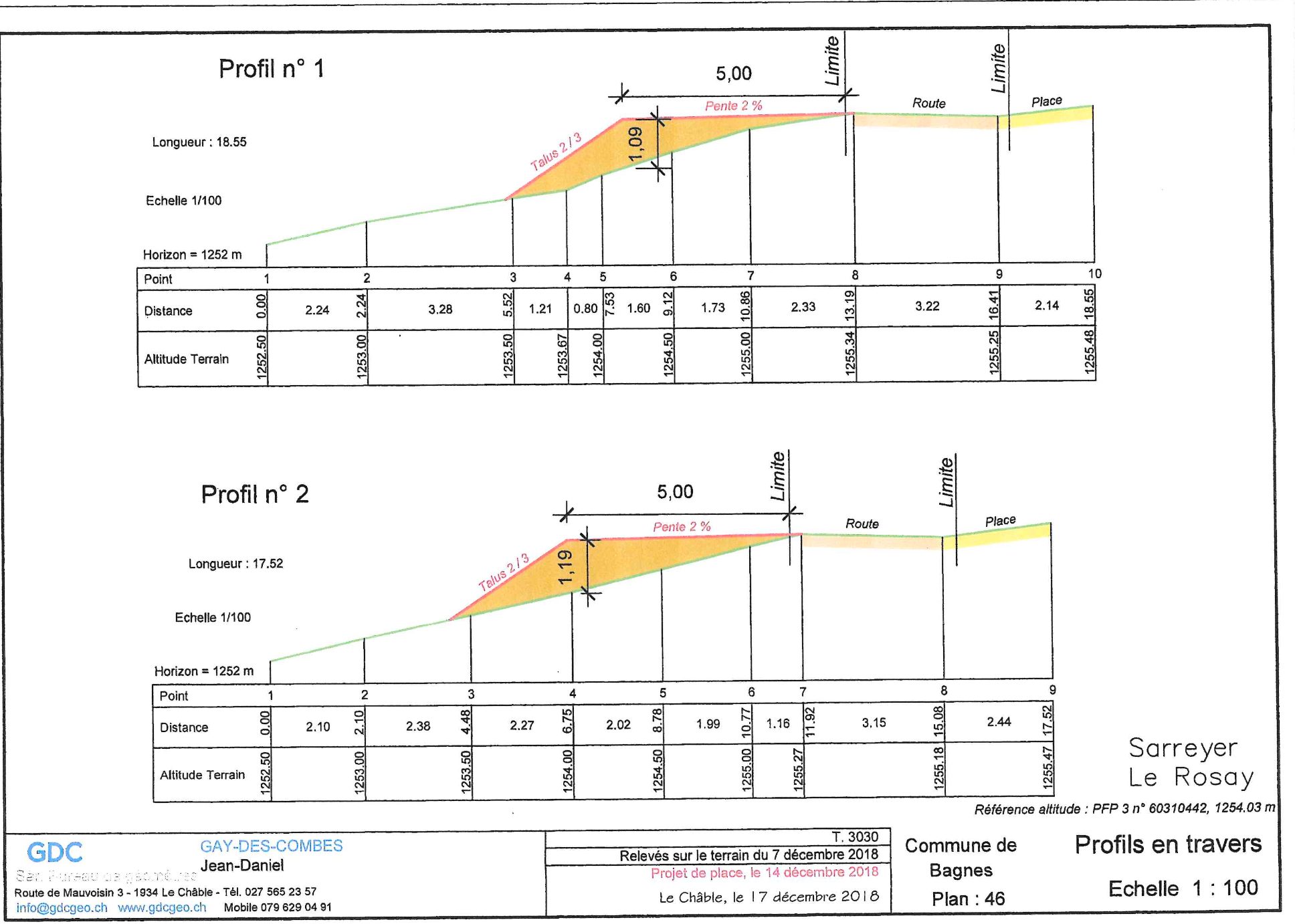

Cette visite reconstruit le relief à partir du maillage du fichier IFC fourni. Les volumes, courbes et la coupe A proviennent également de ce fichier. Les profils 1 et 2 du relevé de 2018 sont consultables en 2D. Leur position dans le terrain ne peut pas être déduite du seul document en coupe : ils ne sont pas implantés en 3D. La coupe A du fichier et les coupes personnalisées restent synchronisées avec la vue 3D. Aucun bâtiment de projet ni aucune limite cadastrale n'ont été inventés.
21’170 points et 41’760 triangles, sur une emprise de 72,5 × 72 m. Altitudes : 1’232,998 à 1’265,203 m. Pas de grille : 0,5 m ; ce pas n'est pas une garantie de précision altimétrique. Coordonnées : CH1903+ / LV95 (EPSG:2056) ; référence verticale indiquée : LN02.
13 volumes de bâtiments sont fournis ; seuls les 11 volumes intersectant l'emprise du terrain sont affichables. Les parties débordant de l'emprise sont masquées, sans extrapoler le terrain à l'extérieur.
Les couleurs représentent le relief, l'altitude ou la pente ; elles ne décrivent pas la couverture réelle du sol. Le socle vertical est une présentation graphique, pas une coupe géologique. Le relief n'est pas amplifié. Le nord indiqué est celui de la grille suisse.
La pente locale est calculée sur le triangle du terrain au point sélectionné. Les pentes fortes ponctuelles peuvent correspondre à des ruptures du modèle ; elles ne constituent pas une expertise du site. Le tracé d'une coupe ne représente ni un accès praticable, ni un chemin, ni une servitude.
Les limites et le numéro cadastral ne sont pas identifiés dans l'IFC. Les chiffres portent sur l'emprise du modèle, pas sur une parcelle juridiquement délimitée. Cette présentation ne remplace ni une vérification sur site ni un relevé de géomètre.
Ordinateur : glisser pour tourner, molette pour zoomer, clic droit ou Maj + glisser pour déplacer. Téléphone : un doigt pour tourner, deux doigts pour zoomer et déplacer. « Placer A et B » ouvre la vue du dessus : touchez deux points du sol. Le bouton appareil photo exporte une vue du modèle.
Version 2.1.0 · Le rendu logiciel prend le relais lorsque WebGL n’est pas disponible. Il conserve le maillage du terrain, mais peut être moins fluide.
Géométrie intégrée dans ce HTML. Aucune requête à un service externe, aucun suivi et aucune dépendance à une connexion après le chargement.
Relevé du 7 décembre 2018 · projet de place du 14 décembre 2018. Sans plan d’implantation.
